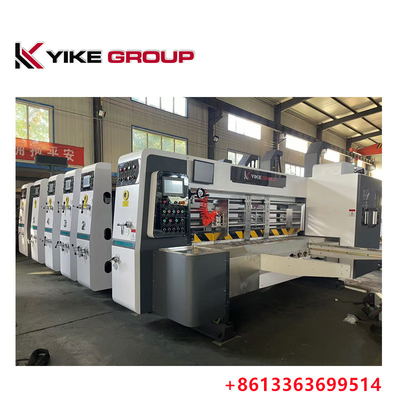

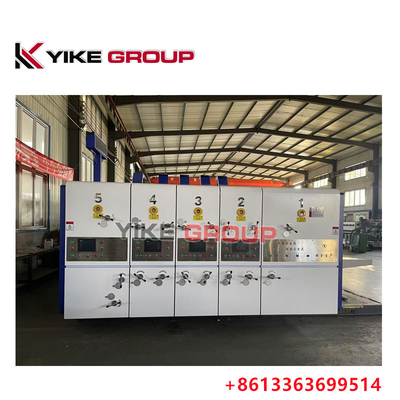

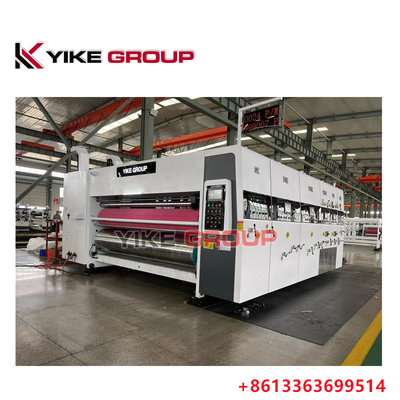

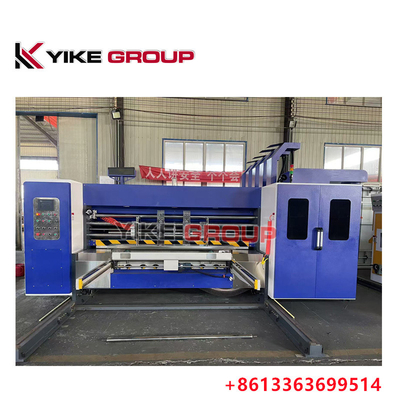

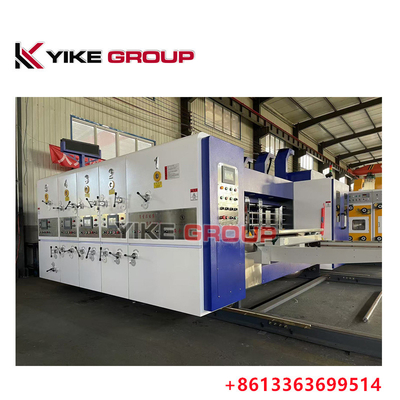

Tốc độ cao 150Pcs / Min Chất dẫn cạnh Flexo in ấn Slotter Die Cutter Máy để in hộp carton lồi

Tốc độ cao 150Pcs / Min Chất chì cạnh Flexo in ấn Slotter Die Cutter Máy để in hộp carton lồi

Toàn bộ chức năng máy

• Mỗi đơn vị được điều khiển bởi PLC, màn hình cảm ứng màu hiển thị nội dung hoạt động, lệnh quản lý máy tính và lệnh lưu trữ, chuyển đổi nhanh chóng, dễ vận hành.
• Các bộ phận quan trọng của toàn bộ máy là điều trị lão hóa, làm nóng để loại bỏ căng thẳng bên trong và việc sử dụng trung tâm gia công chính xác cao cho sản xuất, máy nghiền CNC.
• Toàn bộ con lăn trục được làm bằng thép chất lượng cao sau khi xử lý làm nóng, nghiền, điều chỉnh cân bằng động học máy tính chính xác cao, mạ crôm cứng trên bề mặt.
• Toàn bộ bộ máy truyền tải được sử dụng bằng hợp kim thép 20CrMnTi, xử lý carburizing và quenching, độ cứng HRC58-62, bằng cách nghiền gia công đến độ chính xác 6 lớp,đảm bảo sử dụng độ chính xác máy in cao lâu dài.
• Các bộ phận truyền tải của toàn bộ máy áp dụng liên kết chính để đảm bảo độ chính xác của truyền tải.
• Die cắt đơn vị với một ổ servo độc lập, hiệu quả cải thiện độ chính xác của die cắt

Giới thiệu chung

Hệ thống cấp chì tiên tiến

1. Hệ thống cho ăn hút dẫn đầu, hoạt động dễ dàng, độ chính xác cao, (chấp nhận hệ thống cho ăn dẫn đầu).
2. 7.5KW quạt ly tâm áp suất cao, theo mức độ xoắn của bìa giấy của áp suất điều khiển tần số, để đảm bảo chuyển tải chính xác tốc độ cao của bìa giấy xoắn hoặc bìa giấy mỏng.
3. Vị trí bên trái và bên phải có thể điều chỉnh bằng điện, xoay và có thể ghi nhớ bằng máy tính.
4. Baffle phía trước điều chỉnh vị trí của các khoảng thời gian trên và dưới đồng bộ hóa bằng tay.
5. Thiết bị ăn qua, có thể chọn ăn qua theo nhu cầu. để đảm bảo rằng các loại giấy quy mô lớn cũng có thể được xử lý.
6. Cài đặt màn hình cảm ứng 7 ′′, có thể tự động hiển thị số lượng sản xuất, tốc độ sản xuất, và thiết lập số lượng sản xuất và mỗi hoạt động.
7. Phần khe cắm được trang bị công tắc khóa, để đạt được dừng khẩn cấp, ngừng cho ăn hoặc cho ăn.

Vòng in

1. Với tấm in, đường kính bên ngoài φ420mm.
2. Sản xuất thép chất lượng cao, bề mặt nghiền, mạ cứng, điều chỉnh cân bằng tĩnh, hoạt động ổn định, phù hợp với vận hành tốc độ cao.
3. Hướng ngang và hướng vòng tròn cuộn với đường chuẩn, thuận tiện cho mảng thẳng hàng
4. Trục cuộn cố định, phù hợp với các vạch treo tiêu chuẩn, nhận ra thay đổi tấm nhanh chóng.
5. Điện 360 ° điều chỉnh cuộn in, điều chỉnh hiển thị kỹ thuật số tự động, nhớ lưu trữ kỹ thuật số.
6. Cài đặt với bàn chân chuyển đổi để điều khiển tấm cuộn ngược, tiện lợi thay đổi tấm.
7. Chức năng tự động không, bộ nhớ lệnh.
8. Chức năng thay đổi và cố định đĩa cuộn in.
9. Trình trục cuộn in được điều chỉnh bên trái và bên phải bằng tay, chuyển động tối đa bên trái và bên phải 10mm, hướng dẫn tự động.

Đơn vị nhổ

1. Một trục hai dao slotter, sử dụng cấu trúc răng bên trong adjutment chiều cao của hộp, để dầu không dễ dàng bị ô nhiễm hộp
2. Các đường áp lực đầu tiên vòng, sau khi tải trước giấy không dễ dàng nghiền nát
3. Các trên báo chí vòng Urethane gói ngoại hình, sẽ không làm hỏng các tấm cardboard
4. Các cổ phiếu dao slotter sử dụng cơ chế ngang, vít với hướng dẫn tuyến tính, để di chuyển linh hoạt hơn và chính xác
5. Giai đoạn khe và chiều cao hộp, điều khiển kỹ thuật số bằng máy tính và điện
6. Chế độ điều chỉnh khoảng cách trước tải, nhăn thông qua máy tính và điện điều khiển số

Đơn vị cắt đứt

1. Vòng xoắn ốc cao su cơ khí chuyển đổi 40mm di chuyển về cấu trúc ngang
2. Phân đoạn cắt đứt, máy tính và điều khiển kỹ thuật số điện
3. Giai đoạn ngang, máy tính và điều khiển kỹ thuật số điện, phạm vi ±5mm
4. Vòng cao su và khoảng trống vòng cao su sử dụng máy tính và điều khiển kỹ thuật số điện,
5. Điều chỉnh con lăn chuyển sử dụng máy tính và điều khiển điện kỹ thuật số,
6. Các con lăn cao su bù đắp bằng động cơ, điều khiển tốc độ của các con lăn cao su, phạm vi ± 3mm
