Thông tin chi tiết sản phẩm:
|
| Tên: | Máy cắt bế khuôn máy in Flexo | Kích thước bảng tối đa: | 1425/250 |
|---|---|---|---|
| Sử dụng: | In bìa sóng | tốc độ thiết kế: | 180 chiếc / phút |
| Loại: | Máy in hộp carton Automactic | Dịch vụ sau bán hàng: | Hỗ trợ trực tuyến |
| Ứng dụng: | Máy làm hộp carton,máy móc & phần cứng | Điện áp: | 220V/380V/415V/440V |
| Bảo hành: | 1 năm | Chứng nhận: | CE ISO SGS |
| Màu sắc: | Yêu cầu của khách hàng |

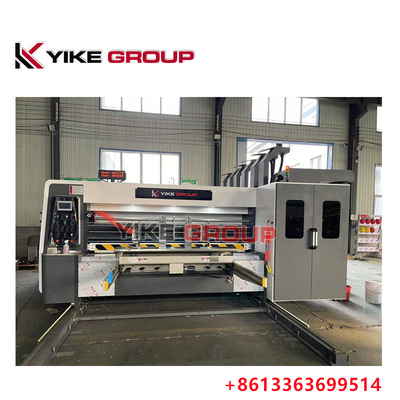

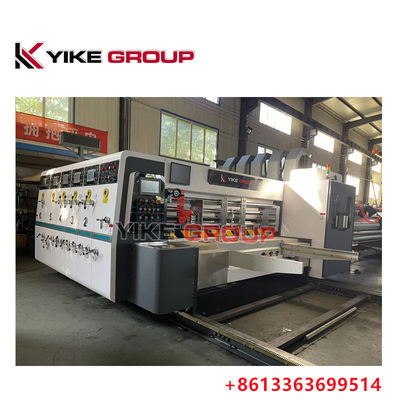

Max in kích cỡ 1450X2500 tự động dẫn cạnh Flexo 3 màu Slotter Diecutter máy
Thành phần và đặc điểm hiệu suất của toàn bộ máy
1Máy tính điều khiển mỗi đơn vị in ấn và điều chỉnh giai đoạn đứt và cắt, thuận tiện và đáng tin cậy để vận hành.
2Tất cả các con lăn truyền tải được làm bằng thép chất lượng cao, mạ chrome cứng và mặt đất.
3. Các bánh xe truyền áp dụng cao độ chính xác bánh xe xoắn ốc truyền, làm bằng thép hợp kim chất lượng cao, xử lý bánh xe đất, sức mạnh cao, chống mòn và hoạt động ổn định.
4. Mỗi nhóm của toàn bộ máy được tách ra bằng điện, khóa khí và khóa khí. báo động chuông tiếp tục reo trong khi đi bộ để đảm bảo an toàn của người vận hành.
5Có những tiếng chuông khác nhau khi thiết bị bắt đầu và dừng lại.
Các thông số kỹ thuật chính
| Mô hình | YK-1425 |
| Chiều kính cuộn tấm: bao gồm độ dày tấm7,2mm | φ480 |
| Chiều dài cuộn tấm:mm | 2500 |
| Tốc độ thiết kế:pcs/min | 180 |
| Tốc độ làm việc:pcs/min | 150 |
| Kích thước in tối đa:mm | 1450×2500 |
| Kích thước bảng tối đa:mm | 1450×2600 |
| Thẻ giấy nhỏ:mm | 350×650 |
| Độ dày bìa:mm | 2-11 |
| Độ dày tấm tường:mm | 50 |
| Sức mạnh:KW | 18.5 |

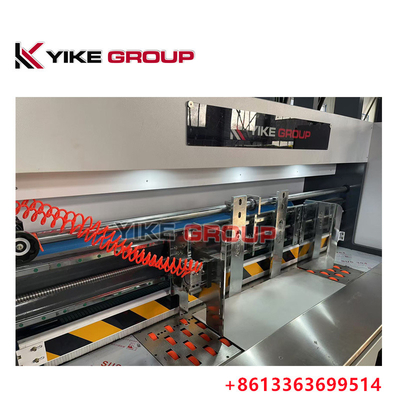

Đơn vị cấp giấy (chìcấp độ cạnh)
1) Bảng điều khiển chính được điều khiển bằng màn hình cảm ứng và các nút điều khiển, thuận tiện và đáng tin cậy.
2) Máy chính được khởi động bằng hai nút để đảm bảo an toàn cho người vận hành và máy chính.
3) Giấy có thể được cấp liên tục hoặc xen kẽ (với máy tính) (giấy có thể được cấp xen kẽ khi cần thiết).
4) Thiết lập số lượng giấy cho ăn, hiển thị số lượng sản xuất.
5) Các vị trí phao trái và phải được điều khiển cơ học và điện để di chuyển khoảng cách.
6) Bộ chống nắp phía trước được điều chỉnh bằng tay và đồng bộ để điều chỉnh khoảng cách.
7) Bốn trục cạnh phía trước giấy cho ăn quạt 7,5KW, hút phụ tùng giấy cho ăn, để đảm bảo ăn giấy trơn tru.

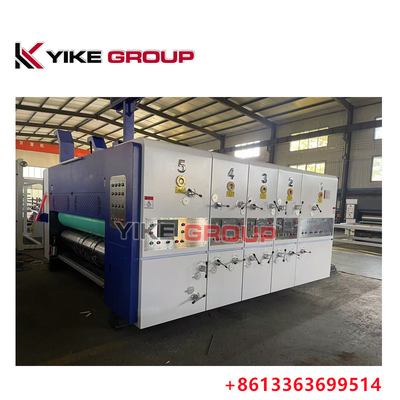

Đơn vị in
Máy cuộn tấm in
1) đường kính bên ngoài của cuộn tấm in bao gồm độ dày tấm là 480mm
2) Máy cuộn in được làm bằng ống thép không may dày chất lượng cao, và bề mặt được nghiền mịn và phủ chrome cứng.
3) Điều chỉnh cân bằng, hoạt động ổn định.
4) Vòng cuộn được treo trên tấm, và khóa một bên làm cho việc sắp xếp tấm treo chính xác, thuận tiện và nhanh chóng.
5) Kheo treo tấm đầy đủ phù hợp với các dải treo tấm 10mm.
6) Khi tải và dỡ tấm in, công tắc chân được điều khiển điện để xoay về phía trước và ngược, thuận tiện và linh hoạt.
2,Roller đúc
1) Độ kính bên ngoài của con lăn đúc là φ155,4mm.
2) Bơm thép không may có tường dày, bề mặt nghiền mịn, phủ chrome cứng.
3) Điều chỉnh cân bằng, hoạt động trơn tru.
4) Điều chỉnh cuộn áp suất áp dụng một cấu trúc tự khóa cho khoảng trống hộp tua-bin, và phạm vi điều chỉnh là 0-11mm.
3, Cánh cắm bếp giấy
1) Độ kính bên ngoài của con lăn đúc là φ86mm.
2) Bơm thép không may có tường dày, bề mặt mài mịn, mạ chrome cứng, và đầu trục có một đường cong để tăng cường sức mạnh của thân trục.
3) Điều chỉnh cân bằng, hoạt động trơn tru.
4) bánh xe cho ăn giấy áp dụng một cơ chế điều chỉnh nhanh, đơn giản và nhanh chóng để vận hành.
Thiết bị pha in
Cơ chế phanh loại phanh, khi đơn vị được tách ra để điều chỉnh pha, cơ chế phanh giới hạn vòng quay của bánh răng và duy trì vị trí răng ban đầu.
Cơ chế điều chỉnh trục
1) Hướng trục sử dụng một cơ chế điều chỉnh điện với phạm vi điều khiển ± 10mm.
2) Màn hình cảm ứng hiển thị dữ liệu vị trí, làm cho hoạt động thuận tiện hơn, trực quan và chính xác hơn.

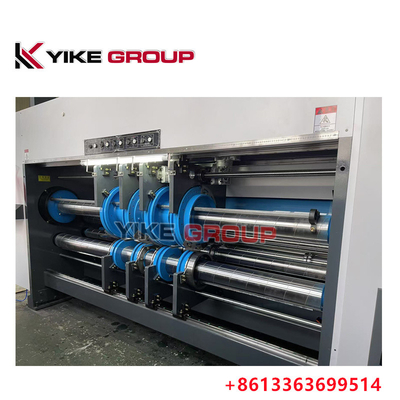

Đơn vị Slotter
PVòng xoay
1) Bấm trước trước khi ép, giấy không dễ vỡ và hộp sạch sẽ.
2) Các mặt số khoảng cách của bánh máy ép được điều chỉnh bằng tay, với một phạm vi điều chỉnh của 2-12mm.và hệ thống truyền tải luôn ở trạng thái lưới chính xác trong quá trình điều chỉnh.
Cơ chế điều chỉnh dao nhọn
1) Cánh dao là một ống thép không may, đã được nghiền hai lần, có lớp chrome cứng trên bề mặt, và di chuyển trơn tru.
2) Chiều rộng của khe là 7mm.
3) Thép hợp kim được xử lý nhiệt và nghiền bằng dao nhọn răng, và độ cứng và độ dẻo dai được đảm bảo.
4) Thép hợp kim được xử lý nhiệt và nghiền bằng dao cắt hai mảnh, có lưỡi dao sắc và chính xác cao.
5) Vòng xoay nén phần nhọn và ghế dao nhọn được điều khiển bởi PLC cho chuyển động ngang trái và phải và nút điều khiển điều chỉnh đồng bộ chuyển động ngang,đơn giản để vận hành và cải thiện hiệu quả.
8) Bàn quay khe ghế dao nhọn được điều chỉnh bằng tay, với phạm vi điều chỉnh 2-12mm.và hệ thống truyền tải luôn đảm bảo trạng thái lưới chính xác trong quá trình điều chỉnh.
9) Nó có thể được sử dụng cho nhựa hộp hai mảnh.
Đơn vị nhổ

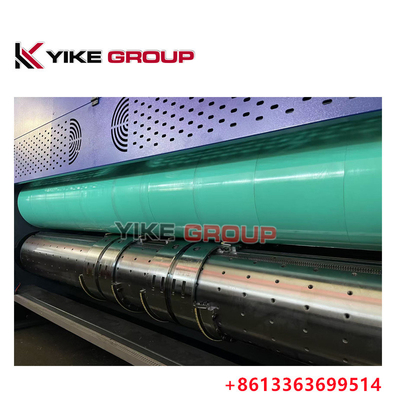

Đơn vị cắt đứt
1Các con lăn cao su và lăn cắt đứt được làm bằng vật liệu chất lượng cao, và bề mặt được mạ chrome cứng sau khi nghiền.
2. Điều chỉnh cân bằng để tăng sự ổn định hoạt động.
3. Các cuộn cắt đứt và cao su được tự động tách ra thông qua các thiết bị lập trường được điều khiển bằng động cơ khi không cắt đứt,có thể làm giảm hoạt động trống và đơn giản của máy và kéo dài tuổi thọ của cao su và die.
4. Chuỗi truyền cơ học có thể làm cho cao su di chuyển 40mm trái và phải, có thể làm cho sự mòn của cuộn cao su được phân phối đồng đều và làm tăng đáng kể tuổi thọ của cuộn cao su.
5. Giai đoạn cắt đứt sử dụng điều chỉnh điện kỹ thuật số 360 °, có thể được điều chỉnh khi thiết bị đang chạy hoặc dừng lại, và hoạt động đơn giản và nhanh chóng.
6. Phần cắt đứt được trang bị một vòng dao cắt đứt mà không có mẫu.Di chuyển ngang của vòng dao cắt đứt được điều chỉnh bằng tay, và bốn con dao của chiều cao hộp được điều chỉnh đồng bộ, điều này là đơn giản để vận hành và cải thiện hiệu quả.
